YX-505K10中功率信号屏蔽器
※产品描述※
YX-505K10手机信号屏蔽器，是针对市场需求采用国际先进屏蔽技术专门研发、生产的一款大功率手机信号屏蔽器。较一般信号屏蔽器而言，YX-505K10采用单通道5W满功率设计，屏蔽效果更强，屏蔽范围更广，而且性能更稳定，适用于多种大型涉密场所特别是监狱、看守所、会议室等。YX-505K10在进入工作状态时能在指定的范围内自动形成屏蔽磁场，强行禁用移动电话信号，YX-505K10可对移动电话2G、3G、4G、5G通信信号及WIFI信号进行屏蔽，但又不会干扰其它电子设备工作,从而保证了所需场所的安全性，手机离开隔断范围,即可恢复正常使用，且对人体无任何损害，方便安全。
※适用场所※
▲ 各类会议室、礼堂、法庭、图书馆、考场、学校、电影院、歌剧院；▲ 加油站、加气站、油气田、油气库；▲ 政府、军队、监狱、公安、指挥系统等一切禁止使用移动通讯设备的场所。
※产品特点※
1. YX-505K10 中功率屏蔽系统，通用型能有效屏蔽国内2G/3G/4G/5G手机信号及2.4WIFI信号，也可根据客户要求定制频率.
2. 发射功率：每路5W，整机50W ，采用进口功放、IC。
3. 供电规格：AC 220V， (高品质工业开关电源)
4. 内置高增益定向天线

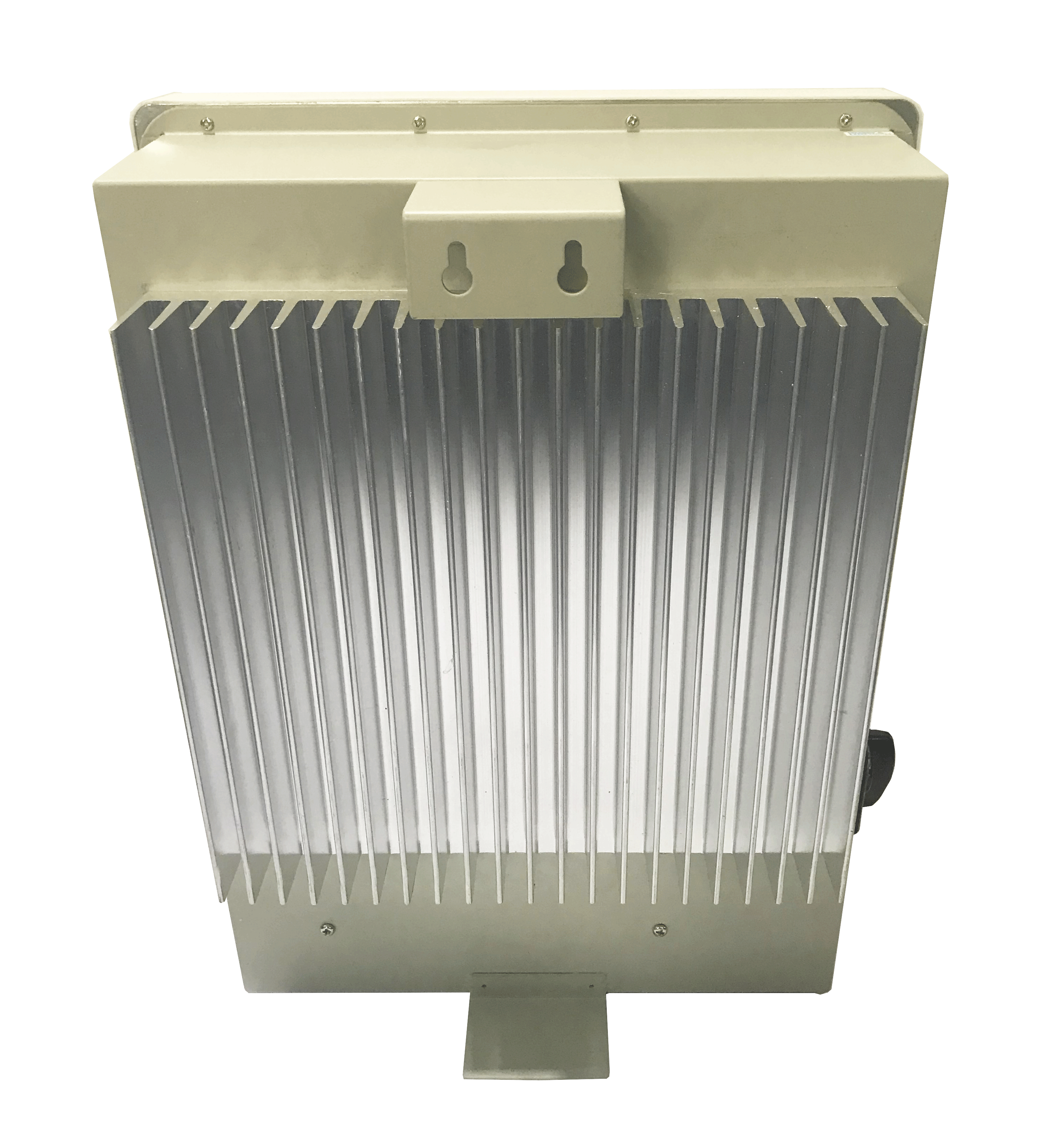

5. 散热系统：高效铝合金型大散热器，内置4个散热风扇
6. 采用高增益定向天线，避免了对周边居民正常信号干扰。
7. 工业开关，采用阻燃PC材料，绝缘性能好，耐高温，不易老化
8. 内置工业电源适配器，设计软启动电路，交流浪涌电流限制，工作温度低，使用寿命长。

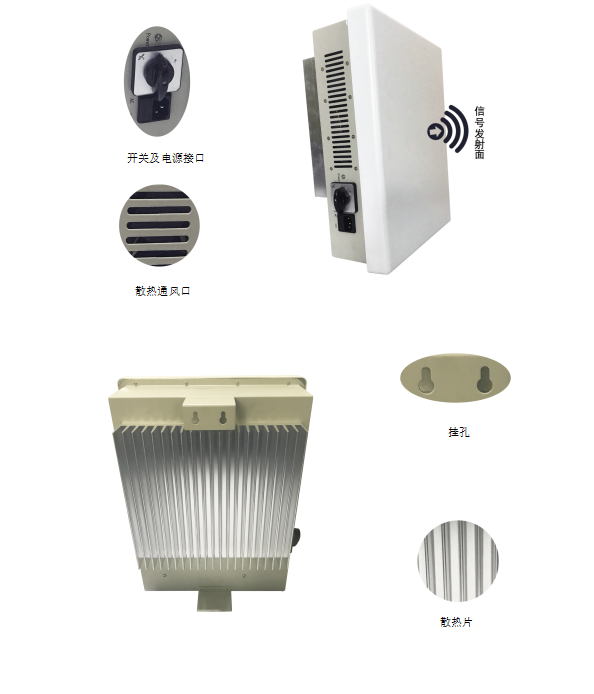

※产品解析※
※产品参数※
|
项目 |
参数 |
频率（单位：MHz） |
备注 |
|
发射频段 |
1.CDMA |
869-894 |
可提供定制服务，如需定制，需与工程人员沟通确认 |
|
2.DCS/PHS |
1800-1925 |
||
|
3.GSM |
925-970 |
||
|
4.TDSCDMA |
2010-2025 |
||
|
5.CDMA2000、WCDMA |
2110-2170 |
||
|
6.4G1 |
2300-2400 |
||
|
7.WIFI |
2400-2500 |
||
|
8.4G2 |
2510-2690 |
||
|
9.5G1 |
3400-3600 |
||
|
10.5G2 |
4800-5000 |
||
|
最大输出功率 |
≥38.5dBm |
单路输出功率 |
|
|
供电方式 |
220VAC--27VDC/18.5A/500W |
内置工业电源适配器 |
|
|
整机功耗 |
≤300W |
|
|
|
相对湿度 |
≤85% |
保存时，应保持主机干燥 |
|
|
环境温度 |
-30℃至60℃ |
|
|
|
主机尺寸 |
L:400*W:300*H:150（单位：mm ） |
不含外包装 |
|
|
天线 |
内置定向阵子天线 |
|
|
|
风扇 |
6015*4 |
27V/0.2A |
|
|
主机重量 |
7.5Kg |
不含外包装 |
|
|
清洁与保养 |
清洁时禁用化学溶剂，湿抹布即可，无需保养 |
|
|
|
注意事项 |
1. 请确认开关处于关闭状态，先上电后开机。 2. 请远离腐蚀性气体及液体，并做好防尘防潮工作，以免加速设备内部元器件的老化 3. 设备长时间工作后外壳温度较高，注意烫伤。 4. 内有陶瓷器件，切勿摔砸。 5. 屏蔽器的有效覆盖范围是以屏蔽器天线面的扇形区域,因此使用时注意正确安装位置 6. 屏蔽器应放置在通风较好的地点,尽量避开大型物体遮挡,避开强热源和强电磁源,以保证屏蔽效果 7. 最佳安装高度为1.5-2米 |
|
|
※单路发射功率参考表※
|
CDMA |
DCS |
GSM |
TDSCDMA |
WCDMA |
4G1 |
WIFI |
4G2 |
5G1 |
5G2 |
总电流 |
|
≥38.5dBm |
≥38.5dBm |
≥38.5dBm |
≥38dBm |
≥38dBm |
≥38dBm |
≥38dBm |
≥37.5dBm |
≥36dBm |
≥34dBm |
27V 11A |
|
≥7W |
≥7W |
≥7W |
≥6W |
≥6W |
≥6W |
≥6W |
≥5.5W |
≥4W |
≥2.5W |
